美國UVP筆式汞燈Pen-Ray®汞燈
Pen-Ray®由高等級的石英材料制造。
一些受歡迎的汞燈機型如下；零件編號和規格在下表中詳細說明
90-0012-01（11SC-1）：很受歡迎的一款筆式汞燈。其簡單的物理尺寸適合于多種應用。
燈的點亮長度為2.12"（53.8毫米），總長度為4.62"（117.3毫米）。
燈發出的光譜能量主要集中在254nm。該標定電壓800V（起點）和270V（運行）。
推薦電源99-0055-01（或99-0055-02）。
90-0019-01（11SC-1L）：是11SC-1的長波版本。所有屬性是相同的，除了石英管套有一個藍色濾色器，以吸收可見光，增大點燃長度到2.25"（57.2毫米）和擴大外徑0.375"（9.5毫米）。主要排放是365nm（長波）由254nm的轉換功率。
推薦電源99-0055-01（或99-0055-02）。
90-0020-01（11SC-2）：較短的點亮長度（0.75"，19.1毫米）為11SC-1受限制版本，其他所有屬性都是相同的，
標定電壓800V是（啟動）和270V（運行），推薦電源99-0055-01（或99-0055-02）
90-0004-01（3SC-9）：很受歡迎的大型筆式燈，點亮長度為9.0"（228.6毫米），外徑為0.375"（9.5mm）。
燈常用于光反應和臭氧產量。光譜能量主要集中在254nm。
標定電壓為640V（起點）和560V（運行）。推薦電源：115V 99-0055-01或99-0004.02 220V。
規格
下表說明了標準的筆射線汞燈的標稱亮度，當電流供給到燈是一個變量。它還包括由燈在這些電流產生的典型溫度。輸出處測量的距離的0.75"（19.1毫米）。發射強度遵循平方反比定律。所有測量都用一個UVX輻射計，以獲得精準的精度。
| 電流 |
強度
254nm @ 0.75"
(microwatts/cm2) |
強度
365nm @ 0.75"
(microwatts/cm2) |
電壓 |
溫度
(℃) |
| 90-0012-01 (Model 11SC-1) |
| 5 mA AC |
2000 |
65 |
375 |
55 |
| 10 mA AC |
3600 |
105 |
330 |
80 |
| 15 mA AC |
4400 |
145 |
300 |
100 |
| 25 mA AC |
4750 |
215 |
260 |
145 |
| 35 mA AC |
4100 |
330 |
230 |
185 |
| 90-0019-01 (Model 11SC-1L) |
| 20 mA AC |
|
1213 |
280 |
120 |
| 25 mA AC |
|
1280 |
260 |
145 |
| 30 mA AC |
|
1298 |
|
|
| 35 mA AC |
|
1255 |
230 |
185 |
| 90-0020-01 (Model 11SC-2) |
| 5 mA AC |
1150 |
30 |
240 |
60 |
| 10 mA AC |
1850 |
50 |
215 |
85 |
| 15 mA AC |
1900 |
70 |
200 |
105 |
| 25 mA AC |
1700 |
130 |
185 |
155 |
| 35 mA AC |
1500 |
210 |
190 |
200 |
| 90-0004-01 (Model 3SC-9) |
| 5 mA AC |
800 |
50 |
590 |
30 |
| 15 mA AC |
3300 |
130 |
600 |
39 |
| 25 mA AC |
5400 |
200 |
570 |
48 |
| 35 mA AC |
6700 |
250 |
530 |
54 |
| 50 mA AC |
6900 |
300 |
480 |
64 |

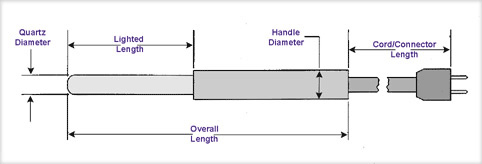

完整型號
| 型號 |
點亮長度 |
燈長 |
直徑 |
手柄直徑 |
輸出 |
線長/
連接器 |
| 90-0001-04 |
0.88"
(22.4mm) |
3.13"
(79.5mm) |
0.375"
(9.5mm) |
0.44"
(11.2mm) |
302nm |
3" (76.2mm)
Std conn. |
| 90-0001-05 |
2.25"
(57.2mm) |
4.5"
(114.3mm) |
0.375"
(9.5mm) |
0.44"
(11.2mm) |
254nm |
16" (406.4mm)
Std conn. |
| 90-0002-01 |
0.75"
(19.1mm) |
3.25"
(82.6mm) |
0.256"
(6.5mm) |
0.375"
(9.5mm) |
254nm |
5" (127mm) /
Stripped |
| 90-0003-01 |
2.12"
(53.8mm) |
4.62"
(117.3mm) |
0.256"
(6.5mm) |
0.44"
(11.2mm) |
254nm |
16" (406.4mm) /
Std conn. |
| 90-0004-01 |
9.0"
(228.6mm) |
11.6"
(294.6mm) |
0.375"
(9.5mm) |
0.50"
(12.7mm) |
254nm |
16" (406.4mm) /
Std conn. |
| 90-0004-07 |
6.0"
(152.4mm) |
8.62"
(218.9mm) |
0.375"
(9.5mm) |
0.50"
(12.7mm) |
254nm |
16" (406.4mm) /
Std conn. |
| 90-0004-10 |
9.0"
(228.6mm) |
11.6"
(294.6mm) |
0.375"
(9.5mm) |
0.50"
(12.7mm) |
254nm |
42" (1067mm) /
Stripped |
| 90-0004-11 |
6.0"
(152.4mm) |
8.62"
(218.9mm) |
0.375"
(9.5mm) |
0.50"
(12.7mm) |
254nm |
16" (406.4mm) /
Stripped |
| 90-0012-01 |
2.12"
(53.8mm) |
4.62"
(117.3mm) |
0.256"
(6.5mm) |
0.375"
(9.5mm) |
254nm |
16" (406.4mm) /
Std. conn. |
| 90-0012-08 |
2.12"
(53.8mm) |
4.62"
(117.3mm) |
0.256"
(6.5mm) |
0.375"
(9.5mm) |
254nm |
16" (406.4mm) /
Std. conn. |
| 90-0019-01 |
2.25"
(57.2mm) |
4.75"
(12.1mm) |
0.375"
(9.5mm) |
0.375"
(9.5mm) |
365nm |
16" (406.4mm) /
Std. conn. |
| 90-0019-04 |
2.12"
(53.8mm) |
4.62"
(117.3mm) |
0.375"
(9.5mm) |
0.375"
(9.5mm) |
365nm |
16" (406.4mm) /
Std. conn. |
| 90-0020-01 |
0.75"
(19.1mm) |
3.25"
(82.6mm) |
0.256"
(6.5mm) |
0.375"
(9.5mm) |
254nm |
16" (406.4mm) /
Std. conn. |
| 90-0033-01 |
0.94"
(23.9mm) |
2.84"
(72.1mm) |
0.256"
(6.5mm) |
0.375"
(9.5mm) |
254nm |
6" (152mm) /
Stripped |
| 90-0037-01 |
1.50"
(38.1mm) |
Lamp
Shield C |
Lamp
Shield C |
0.375"
(9.5mm) |
254nm |
16" (406.4mm) /
Std. conn. |
| 90-0041-02 |
2.12"
(53.8mm) |
4.62"
(117.3mm) |
0.256"
(6.5mm) |
0.375"
(9.5mm) |
254nm |
5.5" (139.7mm) /
Special |
| 90-0059-01 |
0.75"
(19.1mm) |
3.25"
(82.6mm) |
0.256"
(6.5mm) |
0.256"
(6.5mm) |
254nm |
12" (304.8mm) /
Stripped |
| 90-0077-01 |
1.14"
(29.0mm) |
3.50"
(88.9mm) |
0.375"
(9.5mm) |
0.50"
(12.7mm) |
365nm |
6" (152mm) /
6 pin conn. |
| 90-0077-03 |
0.95"
(24.1mm) |
3.50"
(88.9mm) |
0.375"
(9.5mm) |
0.50"
(12.7mm) |
365nm |
12" (152mm) /
6 pin conn. |
| 90-0079-01 |
1.0"
(25.4mm) |
2.90"
(73.7mm) |
0.375"
(9.5mm) |
0.44"
(11.2mm) |
365nm |
26.5" (673mm) /
Stripped |
| 90-0084-01 |
1.0"
(25.4mm) |
3.22"
(81.8mm) |
0.256"
(6.5mm) |
0.375"
(9.5mm) |
254nm |
14" (355.6mm) /
Std. conn |
|
